【 局部放电检测仪_交直流标准源实力商家供货稳定】-服务范围包括源城|龙川|阳江|肇庆|东莞|中山等
更新时间:2025-05-29 00:40:45
Tags: 局部放电检测仪

为了让您更地了解我们的局部放电检测仪产品,只需花费一分钟时间,您就能发现更多令人心动的细节和优势,为您的购物体验增添更多惊喜。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 3 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |

当您考虑采购局部放电检测仪时,请认准【天正华意电气设备(河源市分公司)tianzh3611-37】。作为专业的供应商,我们提供厂家直销服务,型号齐全,且量大从优。我们的产品质量可靠,价格合理,是您采购局部放电检测仪的理想选择。以下是我们的联系方式:联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

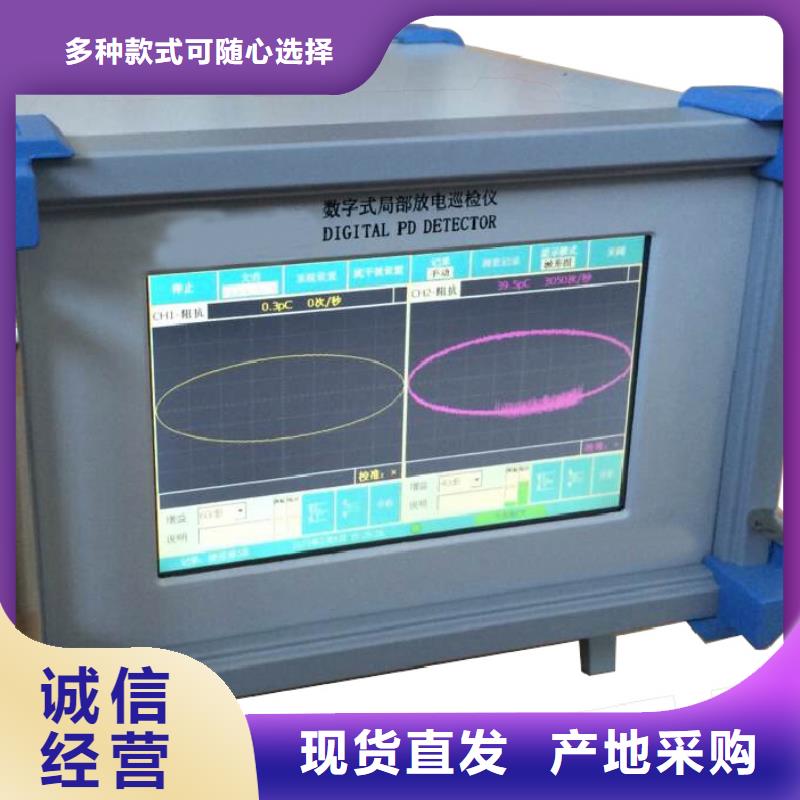

局部放电检测仪测量US试验有4种显示图:波形图,幅值模式和脉冲模式,点击底部控制区【显示方式】键切换不同显示图(默认波形图显示)且四种显示图同步处理放电数据。?标题区显示正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行US试验相关参数设置。?数据区显示当前测量过程中的有效值、背景值、50Hz、100Hz和当前值。?图表区波形图—波形检测模式用于对被测信号的原始波形进行诊断分析,以便能直观的观察被测信号是否存在异常。根据【设置】中周波数设置显示对应的周波数目,根据放电特性来判断是否放电,同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—由于局部放电信号的产生与工频电场具有相关性,因此可以将工频电压作为参考量,通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。连续模式—连续模式用于考察仪器并定位超声信号的来源,是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征,显示直观,响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。 脉冲模式—GIS 等设备中颗粒在电场的作用下会升起而跳动。颗粒运动时会产生声音。脉冲图谱检测用于测量颗粒的飞行时间。系统测量脉冲信号之间的间隔,并根据幅值及时间间隔,用图谱中的一个点表示出来,终进行脉冲分布统计。

局部放电检测仪在试验电压下产生局部放电时,经耦合电容Ck产生脉冲电流,由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大(达到所至需幅值)后,在示波屏的椭圆扫描基线上产生可见的放电脉冲,同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间;并在这段工作时间内将示波屏的相应显示区加亮,它可以避开固定相位的干扰,这是常规的放电量测试方法。用JZF型校正脉冲发生器注入试品CX——已知电量时,调节放大器细调旋钮使放电量表显示的值与注入电量一致,就可以在加电压试验时直接在表上读出被测放电量,无须进行计算,十分方便。试验电压表经电压表电阻R产生试验电压过零标志讯号,可在示波屏上显示零标脉冲,试验电压大小可由KV表显示。结构性说明本仪器为台式机箱结构,仪器操作面分前面板及后背板两部分,各调节元件的位置见图二所示。仪器上、下盖板均可折卸,以便维修。仪器内六块印刷线板QF(前放)、ZF(主放)、FJ1、FJ2(峰检)、WY(电源板)及XS(显示单元)均为插拔式。仪器采用液晶显示器,并从电路设计上挖掘潜力,终使JF-2010多通道成为一种功能多样,使用方便的真正小型化局部放电检测仪。

局部放电检测仪历史记录查看点击【历史记录】键,可以进入保存数据界面,记录包含每条数据的所有图谱以及记录类型同步方式设备名称任务编号、时间、单位局放值背景以及背景阈值所有详细信息。通过操作按钮可以对历史记录进行一系列操作。 外同步的使用在现场试验时,为了得到稳定而且准确的相位,可以采用外同步触发方式,在系统设置里,将触发方式改成外同步,将无线同步发射器接到试验电源上,点击运行,此时放电相位为稳定而准确的相位。注意:无线同步连接试验电源时,应严格按照LNE的表示进行接线。传感器的使用?TEV传感器TEV传感器能够感应出开关柜金属柜体上的暂态电压形成一定的高频感应电流。使用时将TEV传感器紧贴在金属柜体上。TEV传感器?非接触式超声传感器使用非接触式超声传感器是对发生局放时在空气中传播的超声波进行检测。要求放电源与传感器之间必须有良好的空气路径,对于封闭良好,无气孔及空气间隙的开关柜将无法检测。使用时将传感器吸附在开关柜体上,防止超声移动产生干扰信号,并将超声探头对准设备的缝隙处进行检测。非接触式超声传感器?接触式超声传感器接触式超声传感器使用时在超声传感器上涂抹耦合剂,将传感器放到传感器支架内,并用绷带固定在GIS上的被测位置。
